Submarinos Clase "GUPPY"

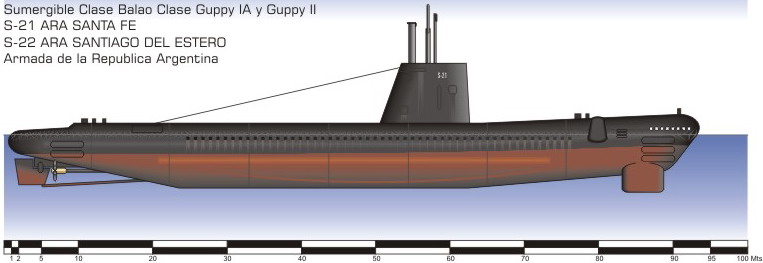

Arte por Adrian Dueñas
 |
 |
 |

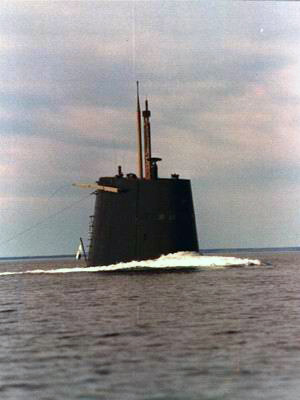

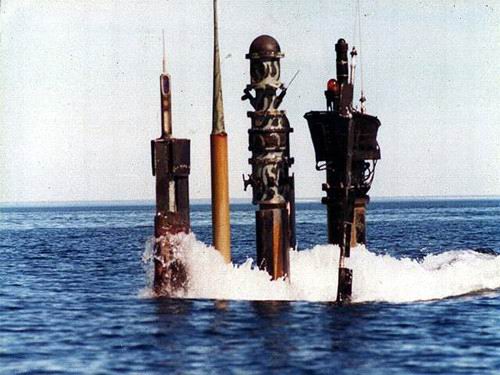

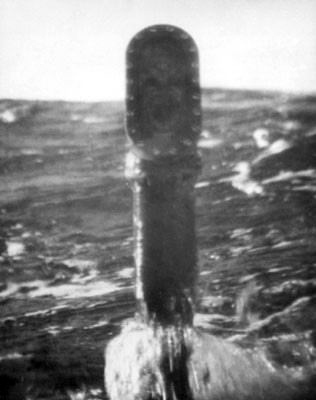

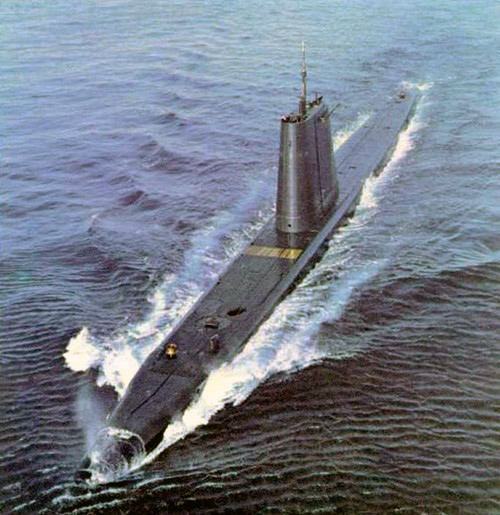

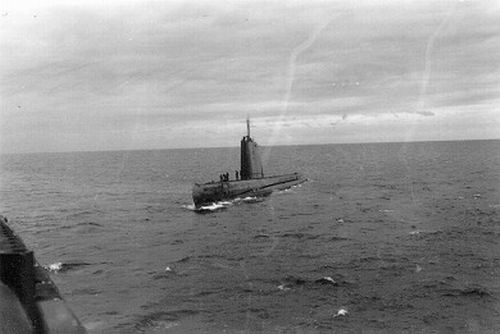

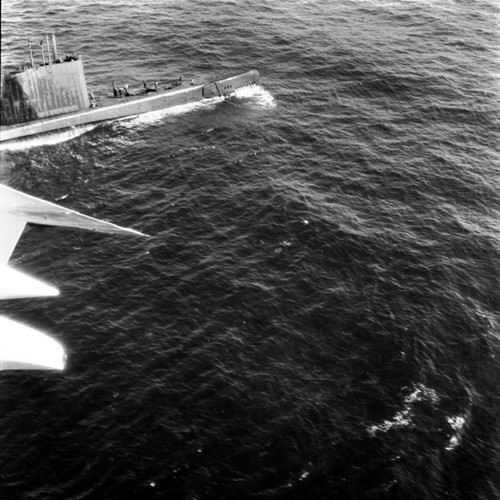

| El Santa Fé (S-21) en navegación | Periscopios | |
 |
 |
 |

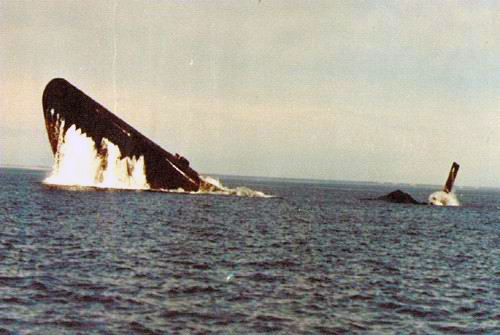

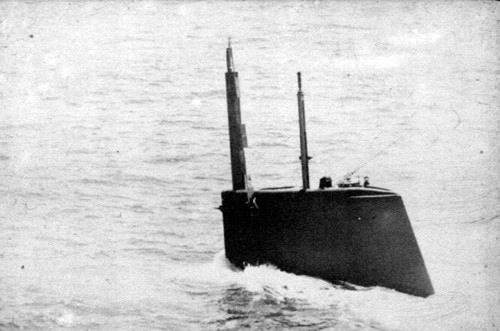

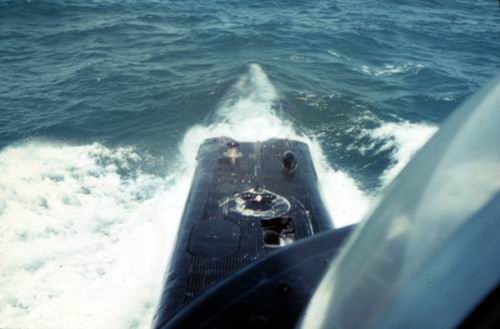

| El Santa Fé saliendo a superficie a toda máquina | ||
 |
 |
 |

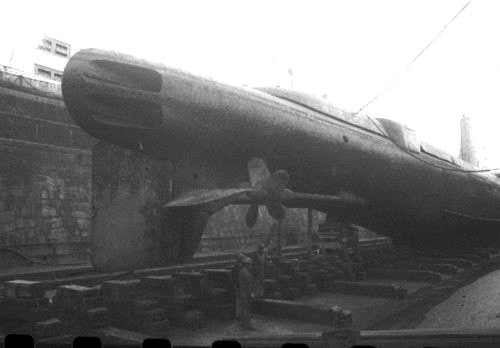

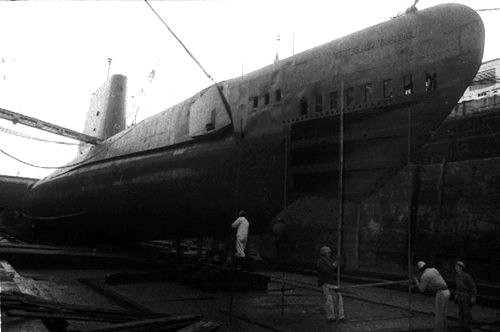

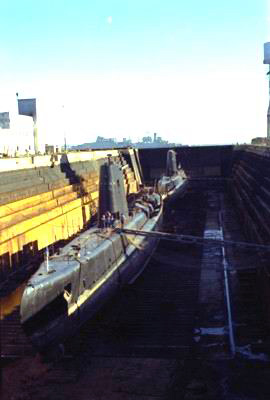

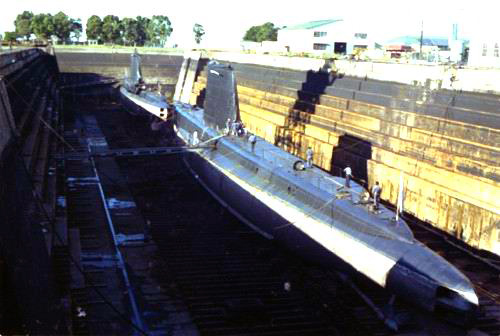

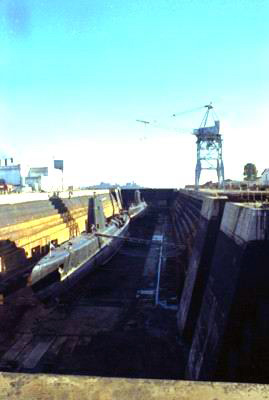

| En dique seco en la Base Naval de Puerto Belgrano | ||
 |
 |
|

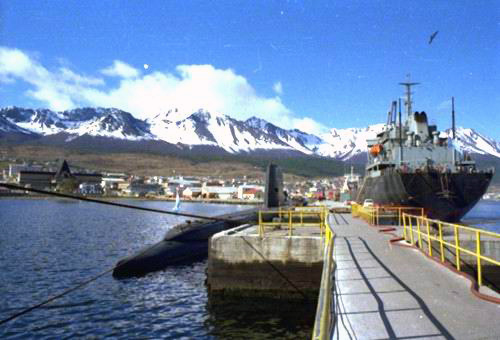

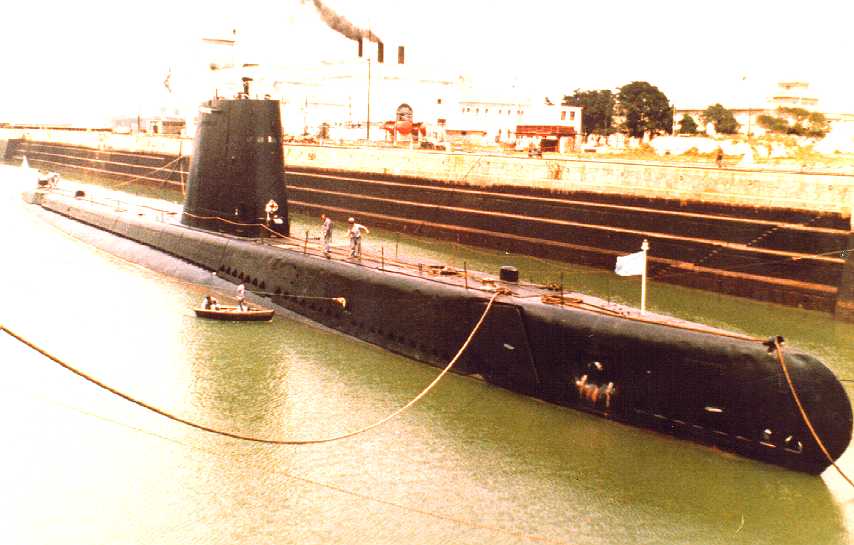

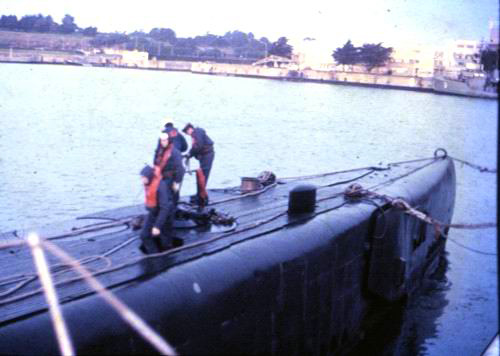

| En Ushuaia, Tierra del Fuego | Entrando al dique de la Base Naval de Puerto Belgrano | |
 |
 |
 |
 |
 |
 |
 |
 |
 |

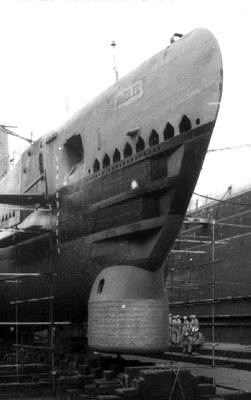

| Vistas de la proa y popa, con los seis lanzadores de torpedos delanteros y cuatro traseros y el gran radomo del sonar a proa | ||
 |
 |
 |

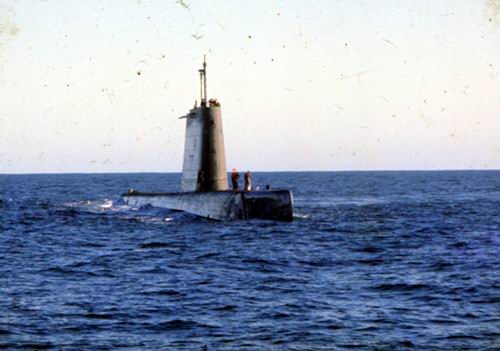

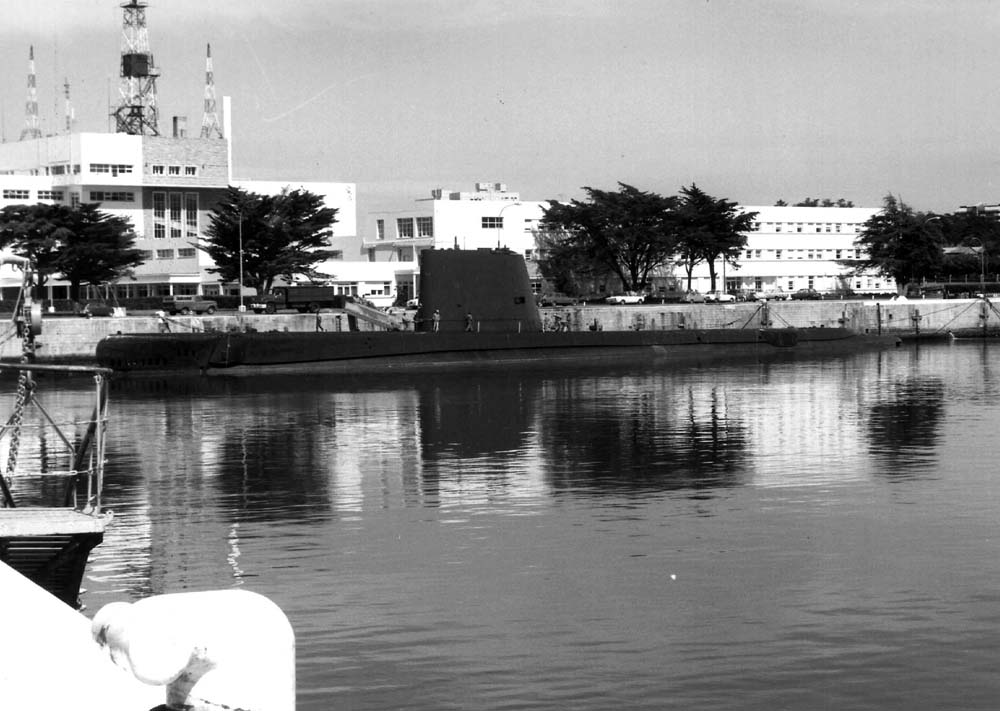

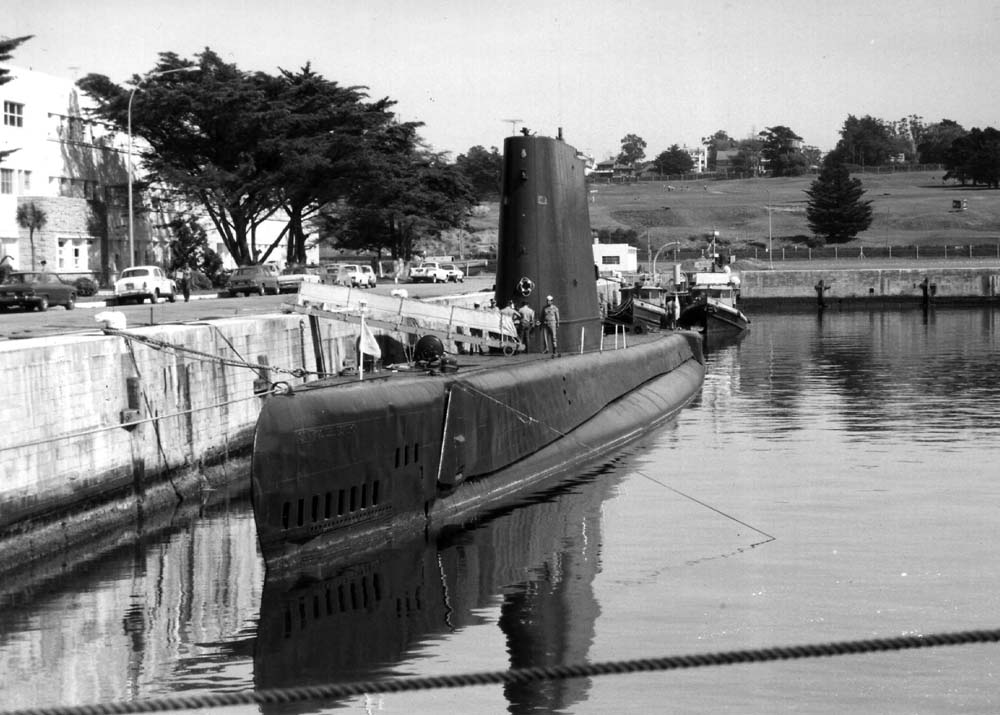

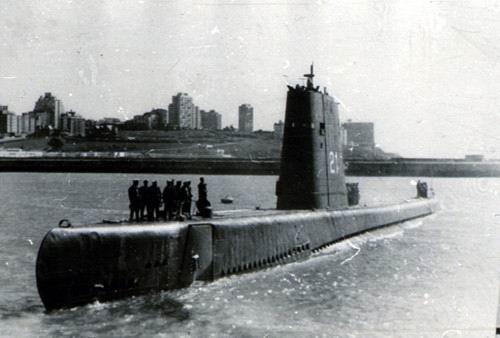

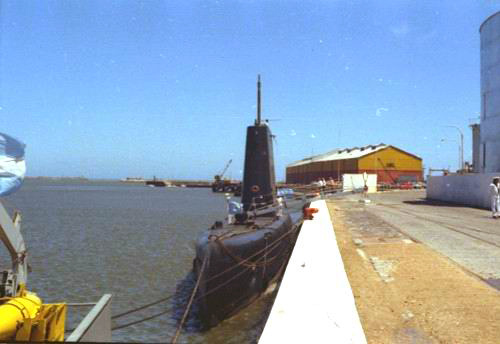

| El Santiago del Estero en Mar del Plata | Santiago del Estero en Mar del Plata | |
 |
||

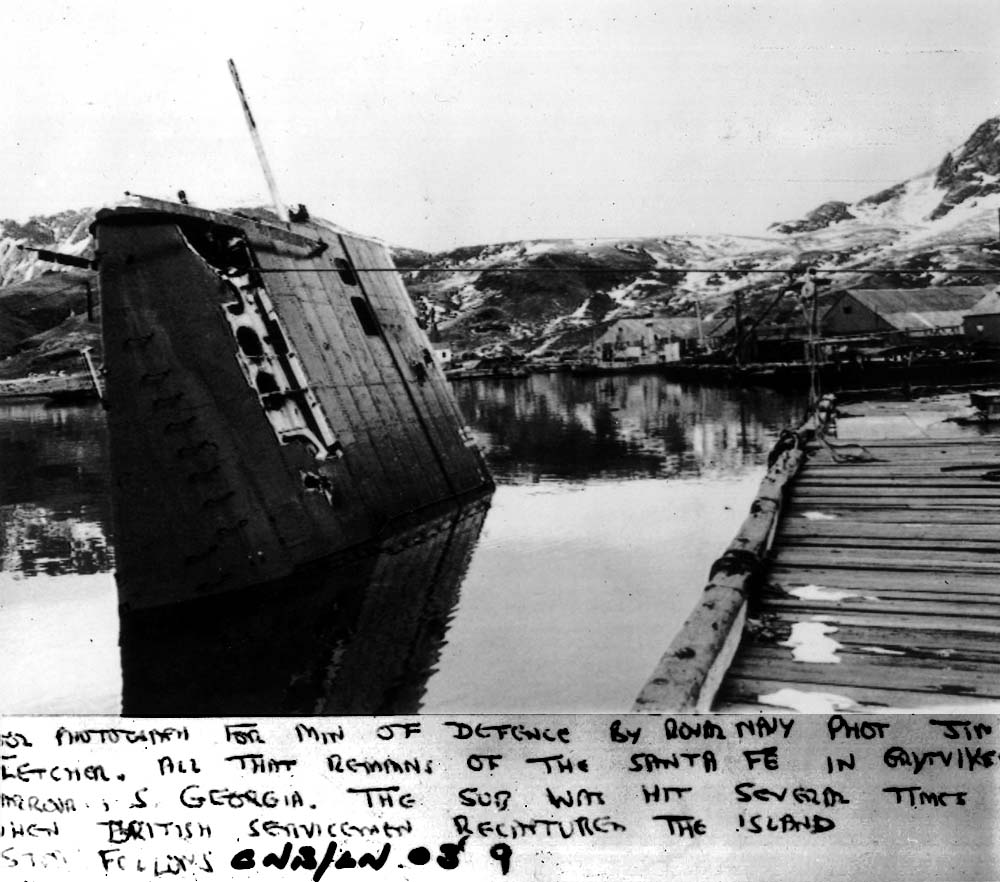

| El Santa Fe hundido en Georgias | ||
|

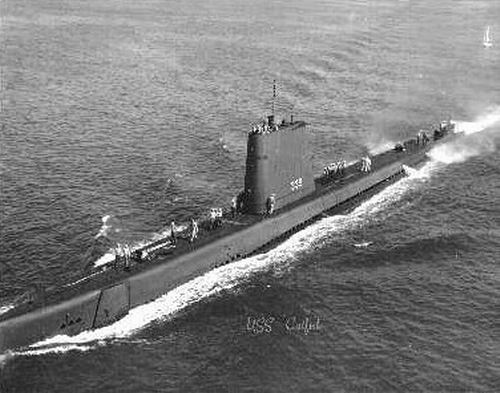

Tipo: Sumergibles Clase Balao modernizados a principios de los años ´50 a clase Guppy II y Guppy IA. Astillero Electric Boat, USA. Adquiridos a través del Programa de Ayuda Militar (MAP/USA). Desplazamiento en superficie: 1.870 tn., en inmersión: 2.440 tons. Dimensiones: Eslora 93,70 mts. (S-21; 94,00 mts S-22 - manga 8,20 mts..- calado 5,20 mts. Potencia motriz y perfomances:S-21:tres motores diesel GM 16-278A para un total de 4.800 shp. S-22 4 motores Diesel GM 16-278A para un total de 6.400 shp. Dos motores generadores eléctricos GE de 5.400 shp. 2 hélices. Profundidad de inmersión 180 mts. Velocidad en superficie 18 nudos, en inmersión 15 a 17 nudos. Armamento:10 tubos lanzatorpedos de 21" mm, 6 a proa y 4 a popa. 24 torpedos de 21", 10 en los tubos y 14 en cunas, torpedos MK 14 contra blancos de superficie y Mk 37 antisubmarinos. Tripulación: 76/78 hombres. Naves: ARA SANTA FE (S-21) (ex USS Catfish SS-339)1971 a 1982 - ARA SANTIAGO DEL ESTERO (S-22) (ex USS Chivo SS 341) de 1971 a 1981. Ver información sobre el USS Catfish SS 339 y del USS Chivo SS 341 en páginas apartes.
Comentarios El "Santiago del Estero" S-22 pasó a reserva en 1981 y fué comprado por la Dirección de Fabricaciones Militares en 1983 para su desguace. El "Santa Fé" S-21 tenía prevista su pase a reserva para Agosto de 1982, pero la Guerra de Malvinas lo sorprendió antes. Fué atacado y dañado por aviones ingleses y está hundido en Grytviken, islas Georgias del Sud. |
