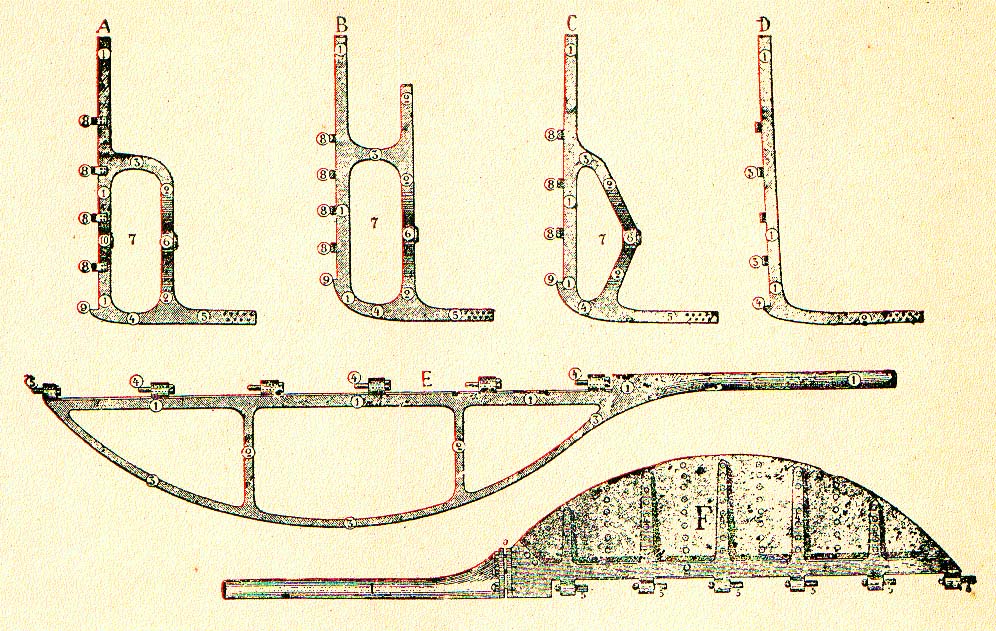

A, B y C: Marcos de hélice - D: Codaste de un buque de vela, de un vapor de ruedas o de hélices gemelas. - E: Bastidor del timón - F: Timon de una sola plancha de hierro.

A, E y U. Marcos de hélice  1 Codaste popel. 2 Codaste proel.  3 Arco del marco de la hélice. 4 Talón del marco de la hélice 5 Pieza de unión con el codaste proel 6 Henchimiento del codaste proel 7 Vano de la hélice  8 Hembras del timón  9 Hembra del talón 10 Henchimiento del codaste pope D Codaste de un buque de vela de un vapor de ruedas o deo hélices jemelas(sic). 1 Codaste 2 Pieza de unión del codaste 3 Hembras del timon. 4 Hembra del talón. E Bastidor del timón 1 Mecha del timón 2 Traviesas del timón 3 Bastidor del timón  4 Machos del timón 5 Macho del talón.  P. Timón de una sola plancha de hierro 1 Cabeza del timón 2 Mecha del timón. 3 Ayuste. 4 Herrajes del timón
