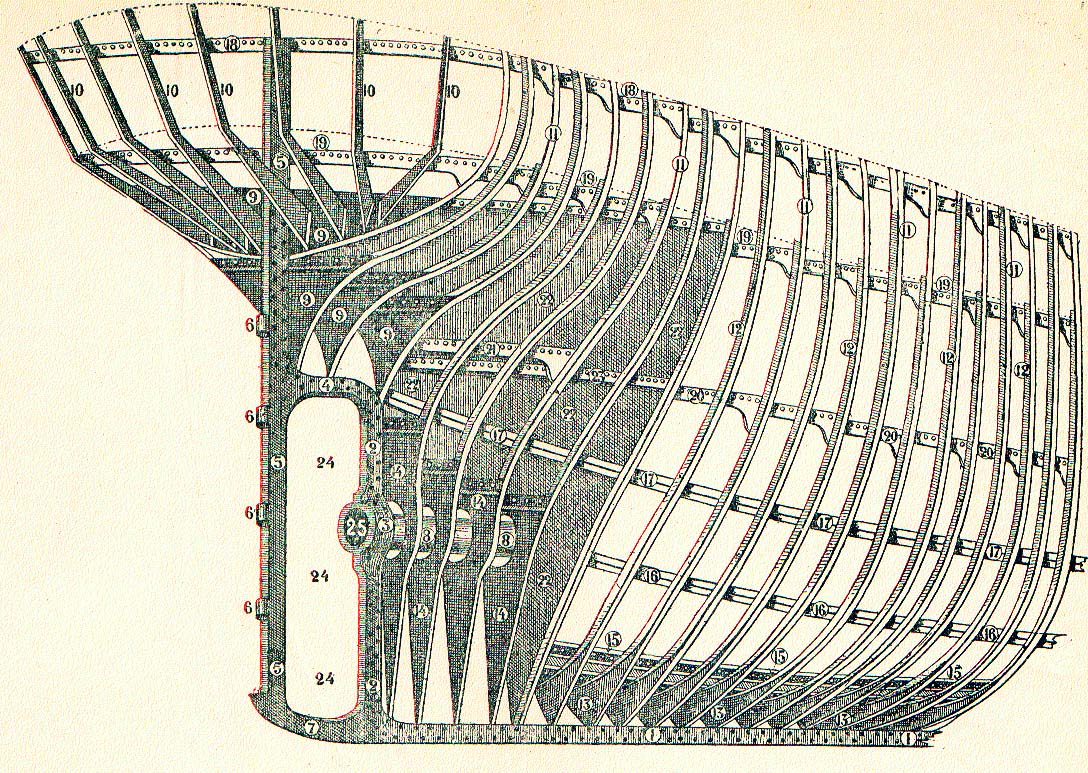

Porcion
posterior de un vapor de hélice
|
1 Quilla. |
2 Codaste proel. |
|
3 Henchimiento del Codaste proel. |
4 Arco del marco de la hélice |
|
5 Codaste popel. |
6 Hembras del timón. |
|
7 Zapata del marco de la hélice. |
8 Tubo del eje de la hélice |
|
9 Varengas de la bovedilla; Planchas de hierro |
10 Armazón de popa, |
|
11 Cuadernas |
12 Sobre cuadernas; + Esquinales invertidas. |
|
13 Varengas. |
14 Varengas altas. |
|
15 Sobrequilla. |
16 Listón de pantoque. |
|
17 Listón de refuerzo del costado |
18 Baos de la cubierta alta. |
|
19 Baos de la cubierta principal; + Baos de la
segunda cubierta. |
20 Baos de la cubierta inferior, + Baos de la
tercera cubierta. |
|
21 Bao de los raseles de popa; + Bao suplementario
de bodega. |
22 Mamparo de prensa estopa. |
|
23 Refuerzo Horizontal del mamparo |
24 Vano de la bélice. |
|
25 Bocina del codaste proel. |
|
|
|
