Historia
y Arqueologia Marítima

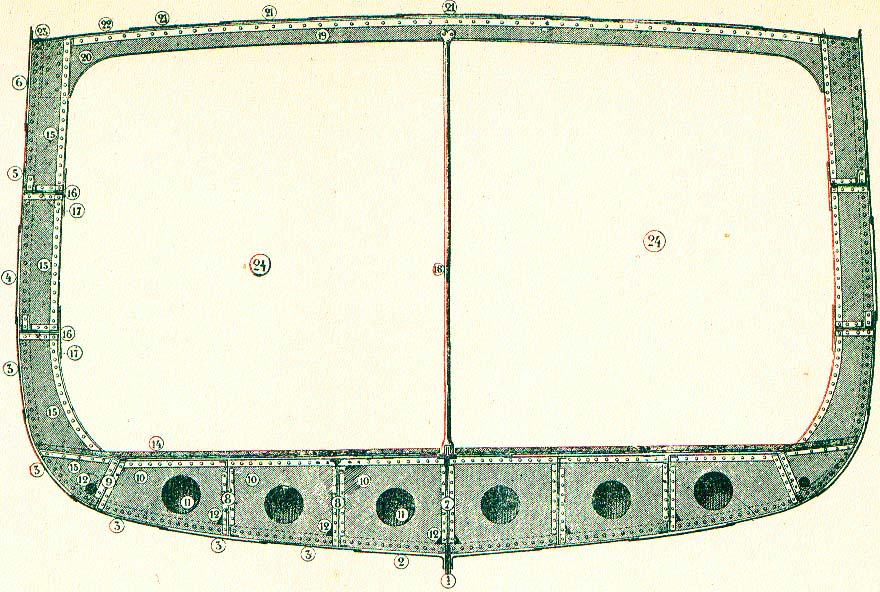

Corte
por la cuaderna maestra de un vapor de hierro o de acero de
una sola cubierta con bulárcamaz y doble fondo celular.
| 1 Quilla: Quilla de planchas laterales. |
2 Traca de
aparadura. |
| 3 Forro
del fondo. |
4/5 Forro
del costado. |
| 6 Cinta. |
7 Sobrequilla central. |
| 8 Sobrequillas laterales Soportes
laterales |
9 Soporte
del costado. |
| 10 Varenga. |
11 Registros. |
| 12
Imbornales |
13 Planchuela transversal de
contención |
| 14 Armazón movible (sobre el doble fondo). |
15
Bulárcama. |
| 16 Planchas
exagonales |
17 Trancaniles suplementarios. |
| 18 Puntal de la
cubierta. |
19 Bao de la cubierta. |
| 20 Cabeza de
bao de forma de repisa |
21, Forro de la cubierta de planchas de hierro |
| 22
trancanil de plancha de la cubierta. |
23
Esquinal de trancanil de la cubierta |
| 24 Bodega. |
|
|
|
