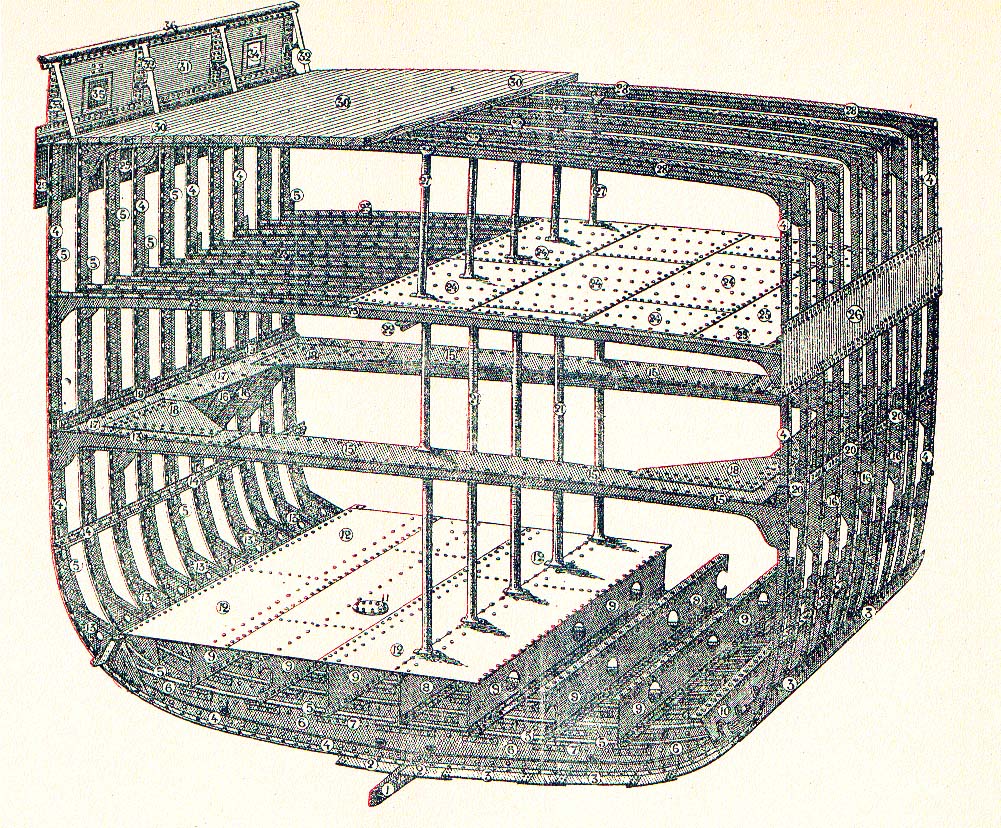

Porcion
maestra de un vapor de doble fondo sobre varengas
| 1 Quilla. |
2 Tracas de aparadura. |
3 Forro
del fondo |
| 4
Cuadernas |
5 Sobre - cuadernas
+esquinales invertidos. |
6 Varenga. |
| 7 Cabezas de
esquinales; + Tacos de esquinales |
8 Soporte central. |
9 Soportes
laterales |
| 10 Soportes
del costado |
11 Tapa de
registro |
12 Plataforma
del doble fondo |
| 15 Planchuelas transversales (del do- ble fondo). |
14 Listón de refuerzo del
costado |
15 Baos de media calla de bodega. |
| 16 Planchuelas verticales de conten-
ción |
17
Trancanil de los baos de bodega |
18 Planchuelas horizontales de con-
tención |
| 19
Esquinal interior del trancanil de los baos de bodega. . |
20 Cabezas de esquinales de
trancaniles de los baos de bodega |
21 Puntales de bodega. |
| 22 Listón
invertido |
23 Baos de la cubierta principal + Baos de la segunda cubierta, |
24
Revestimiento de plancha de hierro de la cubierta principal;
+ Forro
de plancha de hierro de la segunda cubierta |
| 25
Trancanil de la cubierta principal;, t Trancanil de la segunda cubierta. |
26 Cinta de la cubierta principal
+ Cinta de la segunda cubierta. |
27 Puntales de la cubierta superior. |
| 28 Baos de la cubierta superior. |
29 Cinta de la cubierta
alta |
50 cubierta alta. |
| 31 Planchas de hierro de
amurada |
32 Pie de amigo de
amurada. |
33 Arbotante. |
| 34 Porta. |
35 Porta de
visagra |
36 Galón de regala. |
|
|
