CASCOPAGINA PROVISORIA,
EN CONSTRUCCION. Hacer click sobre los dibujos para
agrandarlos.
|

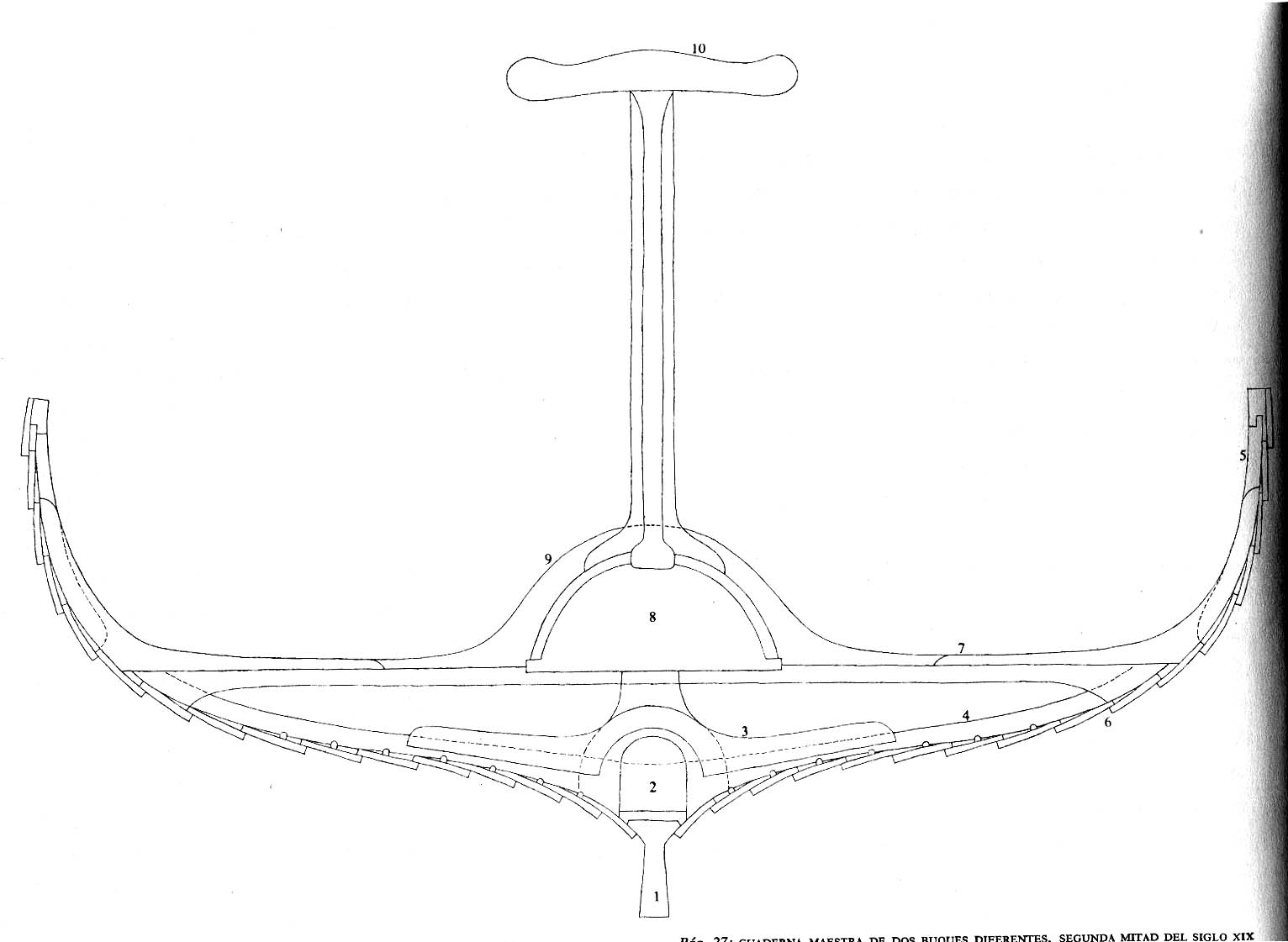

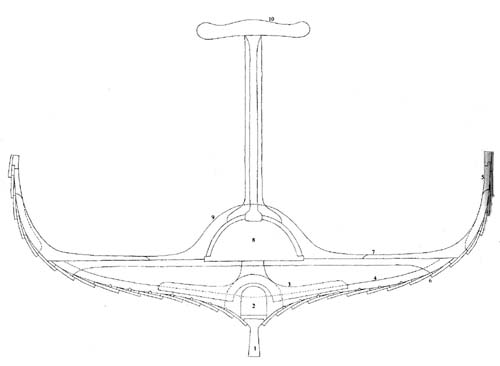

Cuaderna
maestra de un buque vikingo, mediados siglo IX.
(Según el buque de Gokstad)
El buque es de tingladillo y
tiene la quilla de buena altura para la navegacion a vela.
Carece de cubierta, pero tiene varengas colocadas encima de
las cuadernas y la carlinga del palo muy fuerte para
mantenerlo firme. Los gundsates pdían llevar los palos
horizontales de las tiendas.
1- Quilla - 2
Sobrequilla - 3 Varengas - 4 Genoles - 5 Reves de
cuaderna - 6 Forro a tingladillo - 7 Palmejares - 8 Carlinga
del palo - 9 Ligazones de la carlinga - 10 Guindastes. |
|

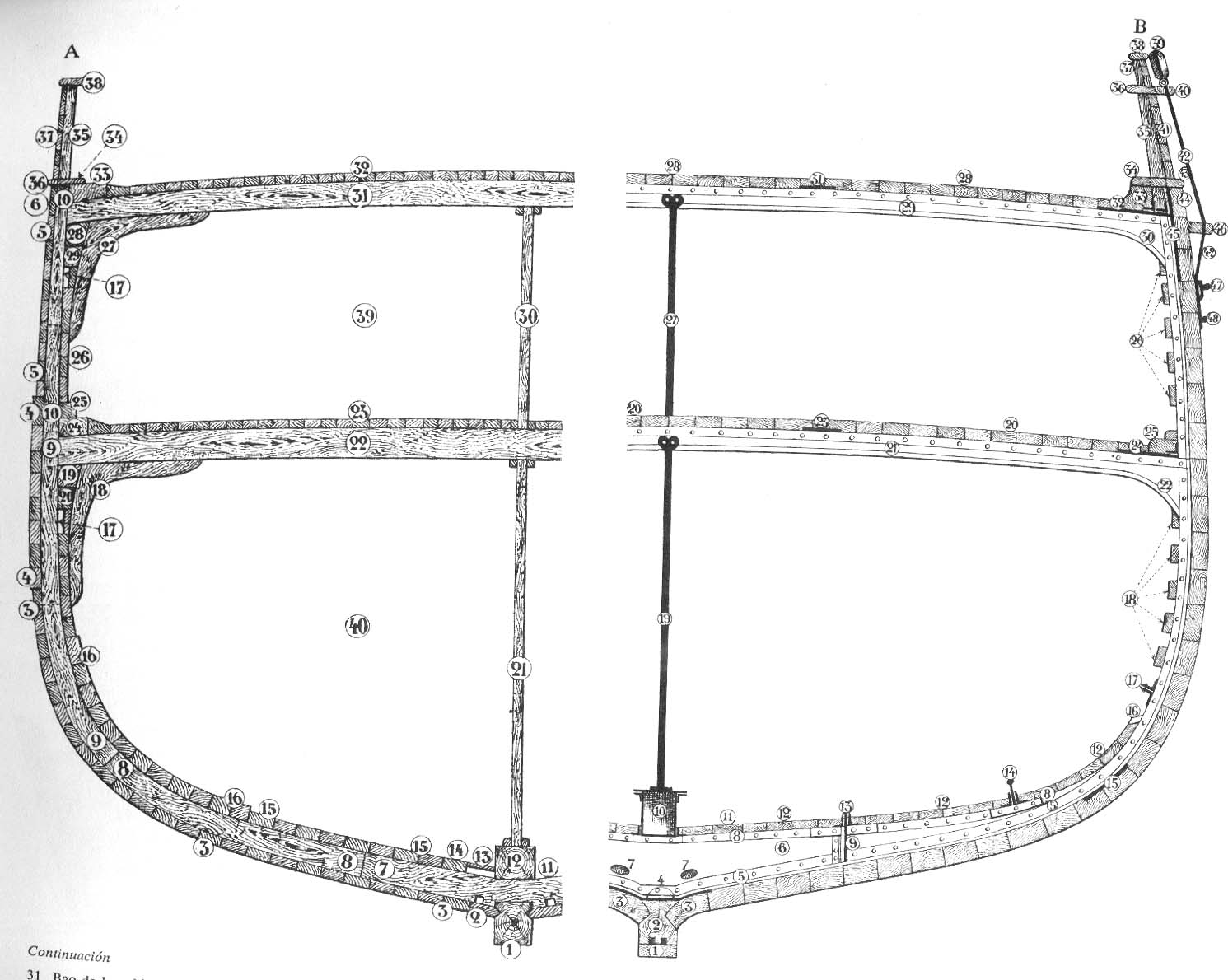

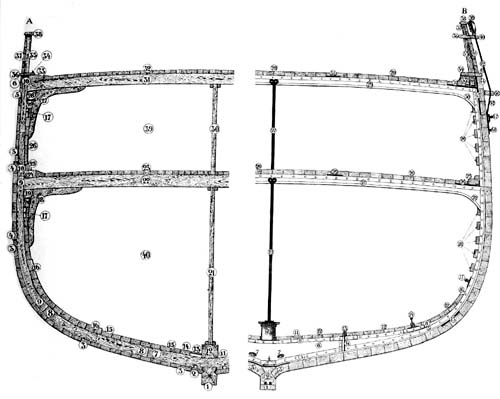

Cuaderna
Maestra de dos buques diferentes, segunda mitad del siglo XIX.
| Nº |
Buque
de madera |
Buque
mixto (buque de madera con cuadernas de hierro |
| 1 |
Quilla |
Falsa
quilla o zapata |
| 2 |
Tabla de
aparadura |
Quilla |
| 3 |
Tablas del
pantoque |
Tabla de
aparadura |
| 4 |
Cintas |
Plancha de
quilla |
| 5 |
Cintas
altas |
Cuaderna |
| 6 |
Galon de la
cinta |
Varenga |
| 7 |
Varenga |
Imbornal de
Varenga |
| 8 |
Primera
ligazon |
Invertido
de cuaderna |
| 9 |
Tercera
ligazon |
Vagra
intercostal |
| 10 |
Reves de
cuaderna |
Sobrequilla
central |
| 11 |
Canal de
agua |
Pana
Imbornalera |
| 12 |
Sobrequilla |
Forro
Interior |
| 13 |
Pana
imbornalera |
Sobrequilla
lateral |
| 14 |
Primer
palmejar |
Sobrequilla
del pantoque |
| 15 |
Forro
Interior |
Plancha del
pantoque |
| 16 |
Tablones
gruesos del forro interior |
Tapa del
forro interior |
| 17 |
Registros
de ventilacion |
Palmejar |
| 18 |
Curva de la
cubierta inferior |
Serretas
(de la bodega) |
| 19 |
Durmiente
de la cubierta inferior |
Puntal de
la bodega |
| 20 |
Contradurmiente |
Cubierta
inferior |
| 21 |
Puntal de
bodega |
Bao de la
cubierta inferior |
| 22 |
Bao de la
cubierta inferior |
Curva
extrema del bao (cub. inferior) |
| 23 |
Tablazon de
la cubierta inferior |
Plancha
diagonal de la c.i. |
| 24 |
Trancanil
de la cubierta inferior |
Plancha del
trancanil de la c.i. |
| 25 |
Sobretrancanil |
Trancanil
de la c.i. |
| 26 |
Forro
Interior del entrepuente |
Serretes
(del entrepuente) |
| 27 |
Curva de la
cubierta superior |
Puntal del
entrepuente |
| 28 |
Durmiente
de la cubierta superior |
Cubierta
superior |
| 29 |
Contradurmiente |
Bao de la
cubierta superior |
| 30 |
Puntal del
entrepuente |
Curva
extrema del bao c.s. |
| 31 |
Bao de la
cubierta superior |
Plancha
diagonal de la c.s. |
| 32 |
Tablazon de
la cubierta superior |
Plancha del
trancanil de la c.s. |
| 33 |
Trancanil
de la cubierta superior |
Trancanil
de la c.s. |
| 34 |
Escoperada |
Escoperada |
| 35 |
Barraganetes |
Barraganete |
| 36 |
Tapa del
trancanil |
Regala
hierro |
| 37 |
Cintas de
la amurada |
Asta |
| 38 |
Regala |
Tapa de
regala |
| 39 |
Entrepuente |
Vigota |
| 40 |
Bodega |
Mesa de
guarnicion superior |
| 41 |
|
Cintas de
amurada |
| 42 |
|
Cadenote |
| 43 |
|
Tapa del
trancanil |
| 44 |
|
Galon de
cinta |
| 45 |
|
Traca de
cinta de hierro |
| 46 |
|
Mesa de
guarnicion principal |
| 47 |
|
Perno del
cadenote |
| 48 |
|
Perno de
seguridad |
|
